C5 Maden Sondaj Makinasi
C serisi FORWARD karot sondaj kuleleri, Avustralya, Almanya, Rusya ve Çin'den mühendislerin uzun yillara dayanan ortak arastirmalari ve pratik deneyimleri temelinde tasarlanmis ve üretilmis gelismis ekipmanlardir. Sondaj kuleleri kompakttir, sondaj teknolojisinin özelliklerine göre uyarlanmistir ve birçok kullanisli ve pratik fonksiyonla donatilmistir.
C serisi FORWARD karot sondaj kulelerinin tasariminda, karotlu sondajin performansi etkileyen tüm özelliklerini dikkate almak için elimizden gelenin en iyisini yaptik. Dikkatli tasarim ve siki kalite kontrol, FORWARD karot sondaj makinelerinin mükemmel teknik parametrelerini ve yüksek derecede güvenilirligini garanti eder.
FORWARD C5 karot sondaj makinesi, kati minerallerin arastirilmasi için tasarlanmistir.

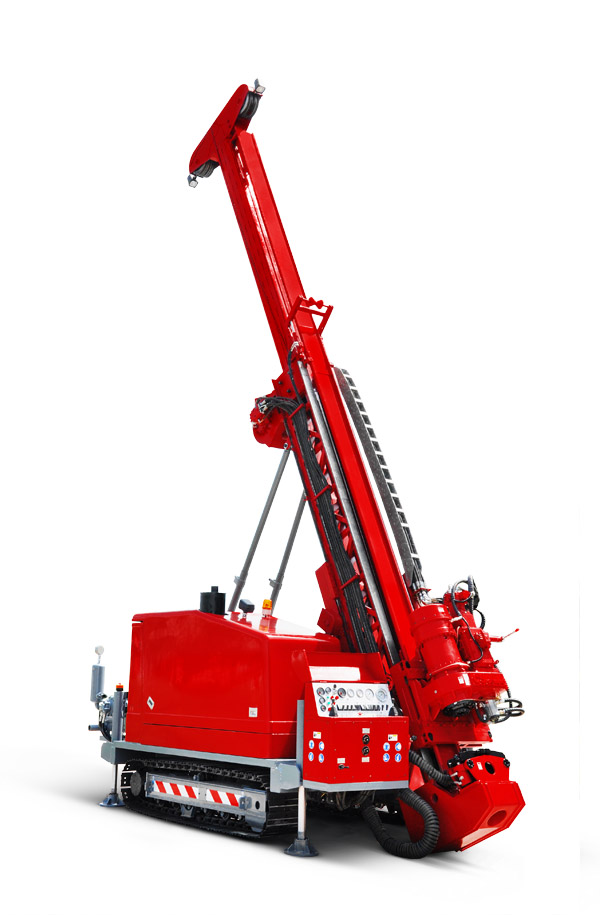

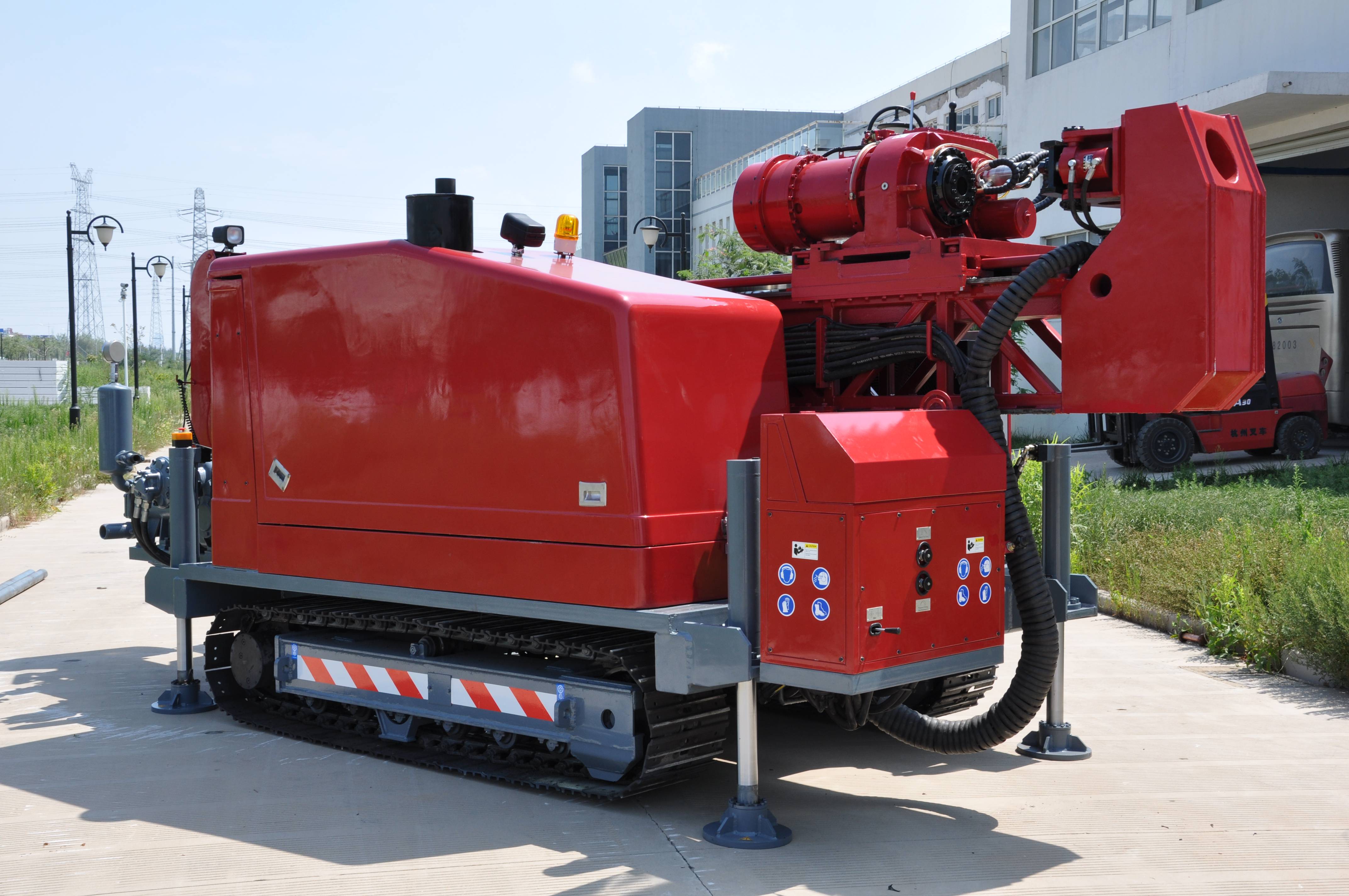

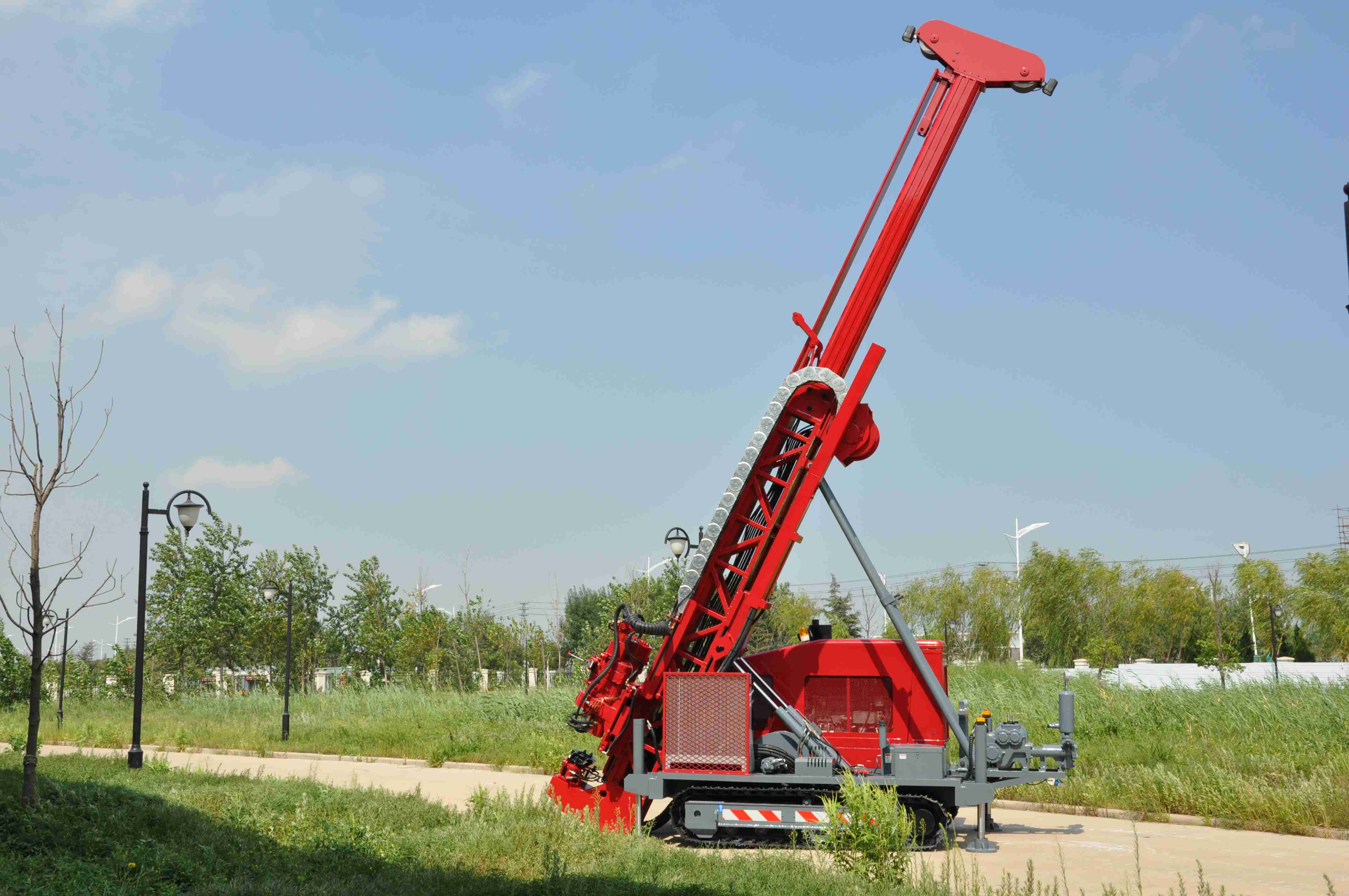

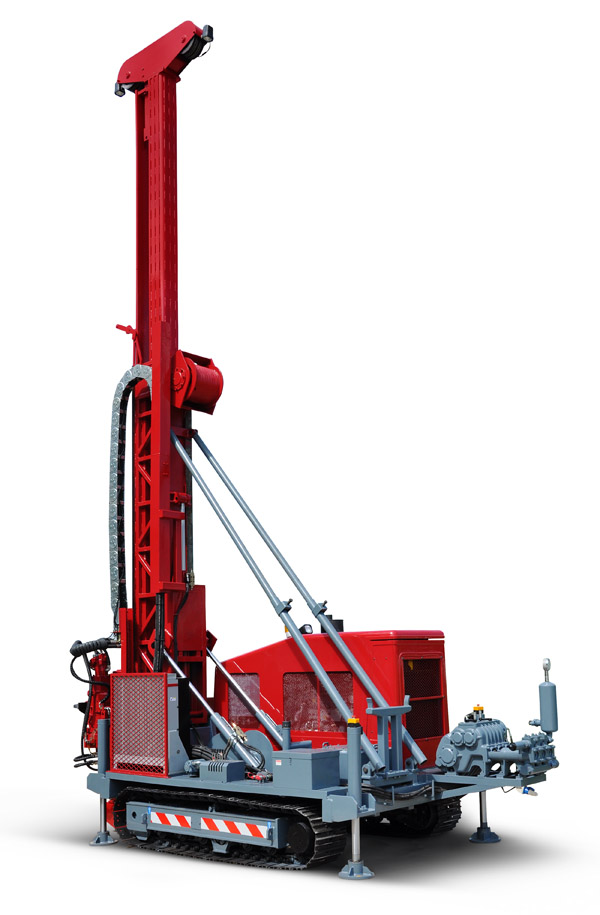

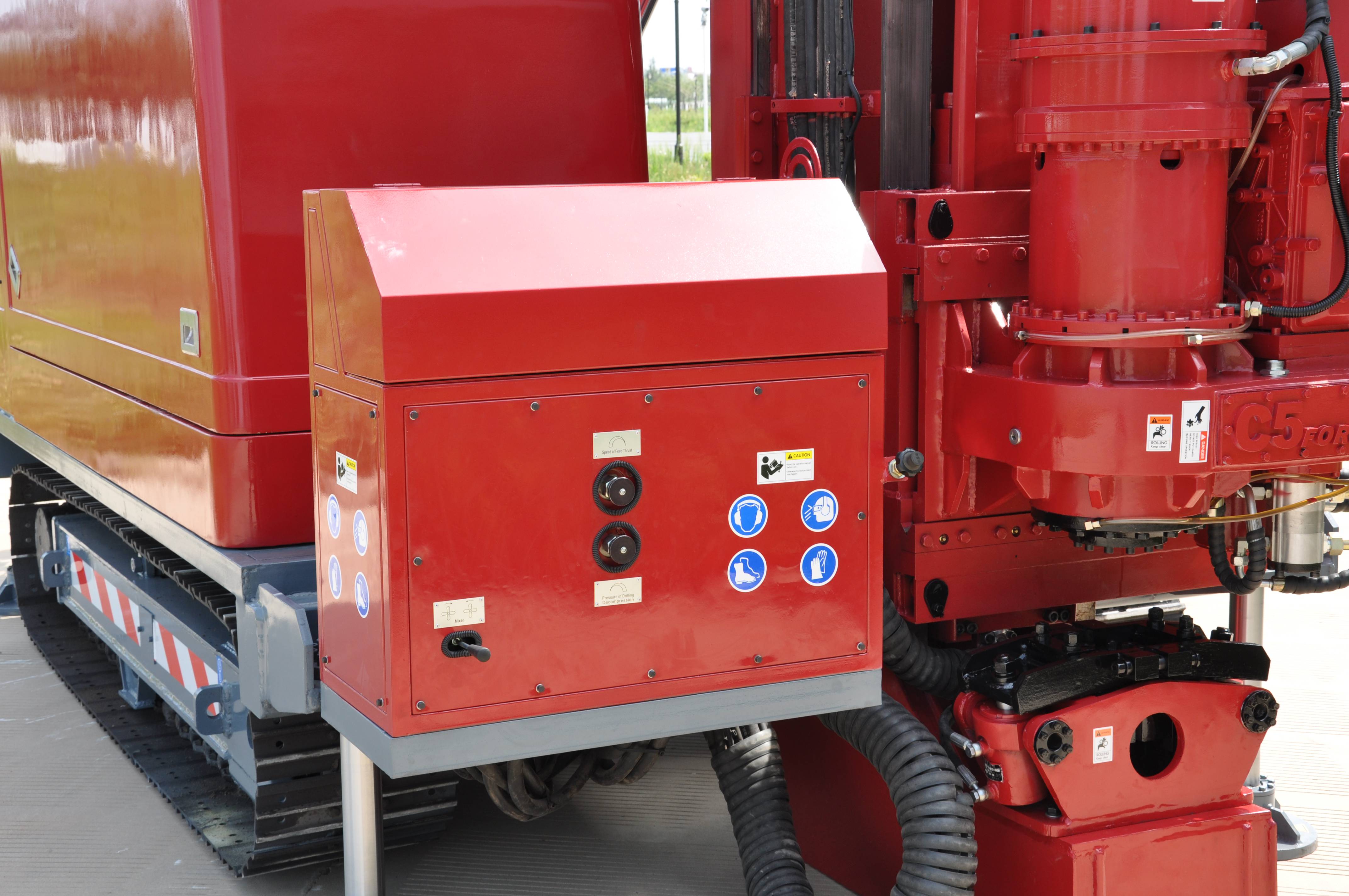

FORWARD C5, mobil paletli monteli yüzey karot sondaj makinesidir. Tasima boyutlari standartlara uygundur. Matkap
rig çalisma sirasinda stabildir.
|
Sondaj Derinligi Kurallari |
||||
|
|
Kuru Delik |
Sivi Dolu |
||
|
|
Delik Derinligi (Metre) |
Delik Derinligi (Feet) |
Delik Derinligi (Metre) |
Delik Derinligi (Feet) |
|
BRQ/BQ |
1 310 |
4 298 |
1 500 |
4 920 |
|
BRQTK/BQTK |
1 648 |
5 400 |
1 880 |
6 170 |
|
NRQ/NQ/NQ2 |
1 006 |
3 300 |
1 151 |
3 800 |
|
NRQ V-WALL |
1 139 |
3 700 |
1 291 |
4 230 |
|
HRQ/HQ |
683 |
2 240 |
781 |
2 560 |
|
HRQ V-WALL |
860 |
2 800 |
972 |
3 180 |
|
PHD/PQ |
451 |
1 480 |
515 |
1 690 |
|
PHD V-WALL |
615 |
2 010 |
690 |
2 260 |
Bu tablolardaki rakamlar, saha deneyimlerine dayanarak, 8000 kg'lIk bir vinç (tek hatli çekme) kullanilarak dikey, düz, temiz bir delige dayanarak hesaplanmistir. Gerçek delme kapasitesi delik içi aletlere, kosullara, delme tekniklerine ve kullanilan ekipmana bagli olacaktir.
|
Römork |
||
|
|
Ölçü |
U.S. |
|
Standart Birim |
DEUTZ BF6M2012, sivi sogutmali, turbosarjli, ara Sogutmali, dizel motor |
|
|
Yer degistirme |
6.06 L |
370 in3 |
|
2,500 rpm'de güç (maksimum) |
147 KW |
200 HP |
|
Emisyon Sertifikasi |
EUIII |
EUIII |
|
Tork ve RPM Degerleri |
||
|
(Maksimum / minimum deplasmanda hidrolik motor, 2200 rpm'de ana tasiyici) |
||
|
|
Hiz (yüksüz) |
Tork (durak) |
|
|
RPM |
Nm |
|
1. vites |
250 - 300 |
4 150 – 3 300 |
|
2. vites |
370 – 455 |
2 350 – 1 850 |
|
3. vites |
600 - 750 |
1 500 – 1 100 |
|
4. vites |
1 075 – 1 300 |
900 – 700 |
|
NOT: Matkap kafasinin çikis hizi ve torku, belirtildigi gibi her disli araliginda kademesiz olarak degiskendir. Gerçek dönüs hizi, motor devri ve hidrolik motor deplasman ayarindan etkilenir. |
||
|

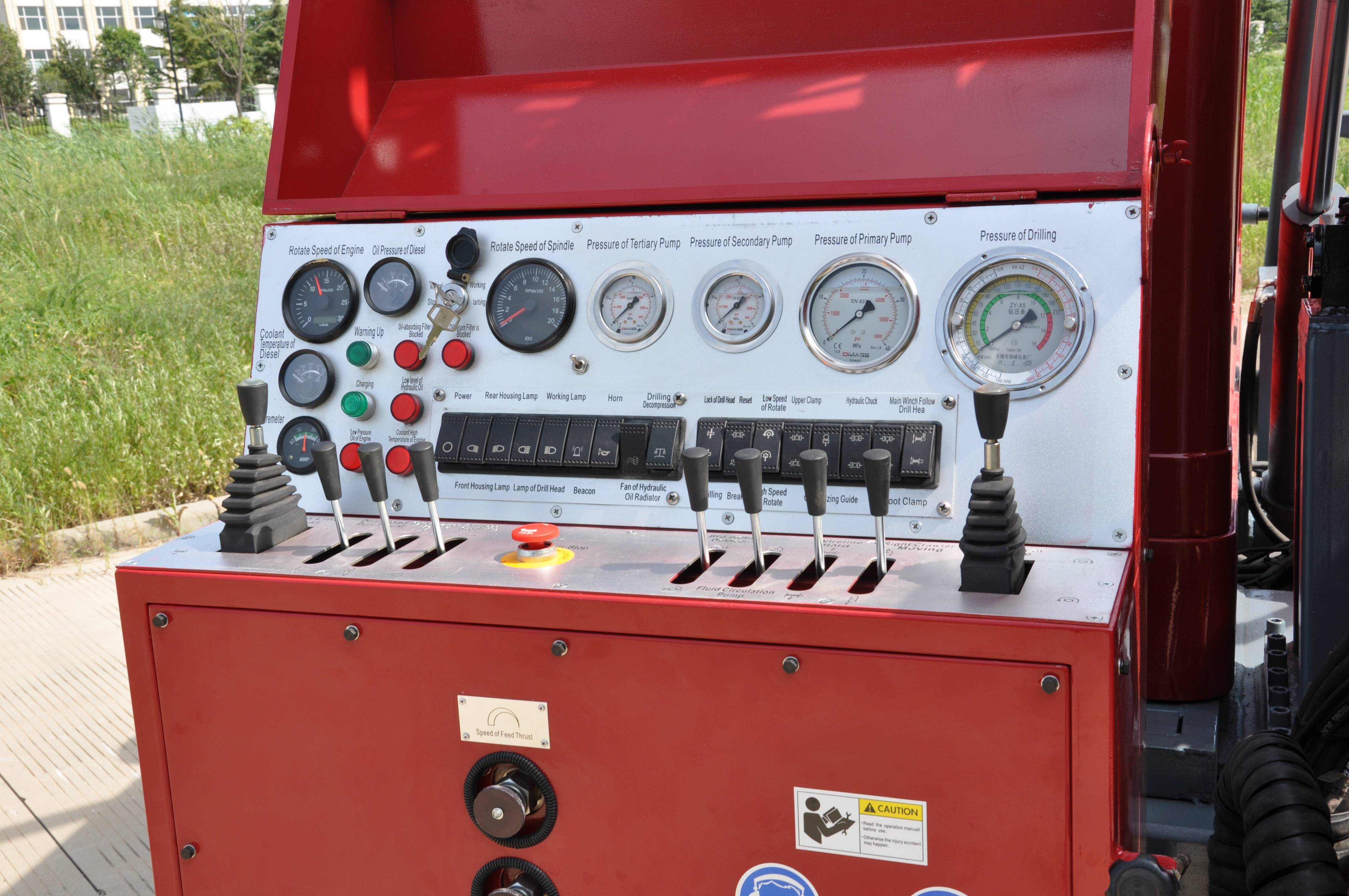

Hidrolik Sistem |
||
|
|
Metric |
U.S. |
|
Birincil Pompa |
Eksenel piston, degisken deplasmanli yük algilama, düsük basinç bekleme ile telafi edilen basinç. |
|
|
Maksimum Akis |
220 L/min |
58 gpm |
|
Maksimum Basinç (fabrika ayari) |
31 Mpa |
4 495 psi |
|
Ikincil Pompa |
Eksenel piston, degisken deplasmanli yük algilama, düsük basinç bekleme ile telafi edilen basinç. |
|
|
Maksimum Akis |
132 L/min |
34.8 gpm |
|
Maksimum Basinç (fabrika ayari) |
28 Mpa |
4 060 psi |
|
Üçüncül Pompa |
Eksenel piston, degisken deplasmanli yük algilama, düsük basinç bekleme ile telafi edilen basinç. |
|
|
Maksimum Akis |
132 L/min |
34.8 gpm |
|
Maksimum Basinç (fabrika ayari) |
28 Mpa |
4 060 psi |
|
Yardimci Pompa I |
Disli, matic eksenel bosluk kompanzasyon mekanizmasi uzun süre yüksek hacimsel verim saglar |
|
|
Maksimum Akis |
44 L/min |
11.6 gpm |
|
Maksimum Basinç (fabrika ayari) |
20 Mpa |
2 900 psi |
|
Yardimci Pompa II |
Disli, matic eksenel bosluk kompanzasyon mekanizmasi uzun süre yüksek hacimsel verim saglar |
|
|
Maksimum Akis |
18 L/min |
4.75 gpm |
|
Maksimum Basinç (fabrika ayari) |
20 Mpa |
2 900 psi |
|

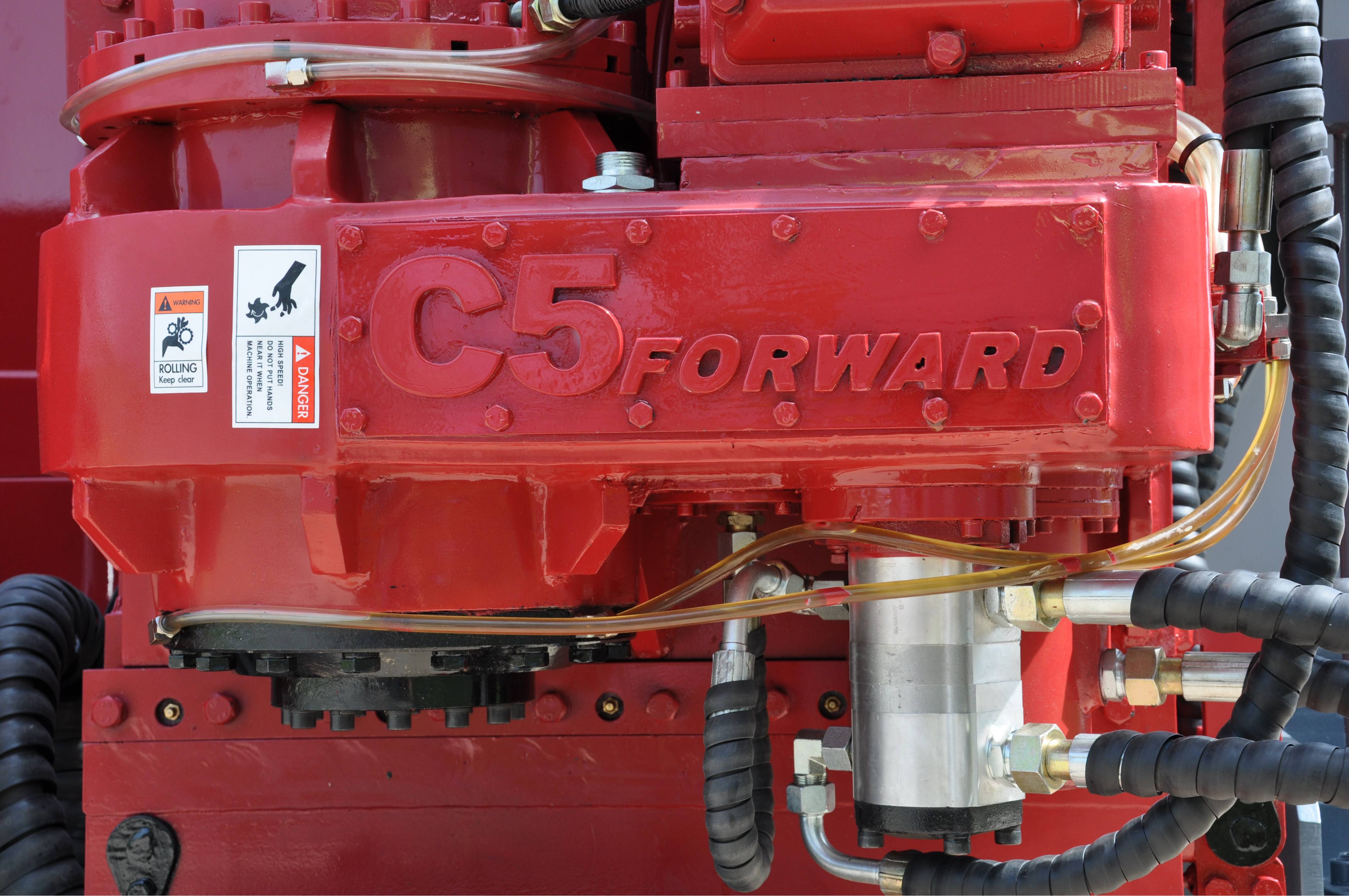

Matkap Kafasi |
||
|
Stand PQ - Içi Bos Mil |
||
|
Dönme Motoru |
SAM hidrolik motor - degisken / geri dönüsümlü |
|
|
Mekanik Sanziman |
Funk 4 hiz |
|
|
Oranlar |
1st |
4.37 : 1 |
|
2nd |
2.896 : 1 |
|
|
3rd |
1.78 : 1 |
|
|
4th |
1 : 1 |
|
|
Son Sürüs |
Düz kesim disliler |
|
|
Oran |
2.564 : 1 |
|
|
Basin yanal hareketi |
Hidrolik çalisma |
|
|
Hidrolik PQ Mandreni |
Hidrolik olarak açildi. Disk yayi kapandi. |
|
|
244 640 N (55 000 lbf) eksenel tutma kapasitesi |
||
|
Matkap Kafasinin Yaglanmasi |
Zorla beslenen rulmanlar, disliler için yag banyosu |
|
|
Matkap Kafasi Yaglama Yagi Filtrasyonu |
25 mikron yüksek basinçli yag filtresi |
|
|
Matkap Direk ve Besleme Sistemi |
||
|
|
Ölçü |
U.S. |
|
Besleme Stroku |
3.6 m |
11.8 ft |
|
Besleme Çekme |
181 300 N |
40 800 lbf |
|
Besleme Itme |
88 200 N |
19 850 lbf |
|
Çubuk çekme |
6 m |
20 ft |
|
Delme Açisi |
300 kapali yataydan 900 dikey asagiya |
700 - 600 |
|
Çizim Çalismalari |
||
|
|
Ölçü |
U.S. |
|
Ana Hat Vinci |
Çift hizli motor |
|
|
Kanca Yükü (tek parça hat) |
||
|
Çiplak Davul |
8 000 Kg |
17 640 lb |
|
Kaldirma Hizi (tek parça hat) |
||
|
Yüksek Hiz (Çiplak Tambur) |
85 m/min |
278 ft/min |
|
Düsük Hiz (Çiplak Tambur) |
50 m/min |
164 ft/min |
|
Ana Vinç Kablosu |
18mm |
0.7 in |
|
Minimum Kopma Mukavemeti |
25 600 Kg |
56 448 lb |
|

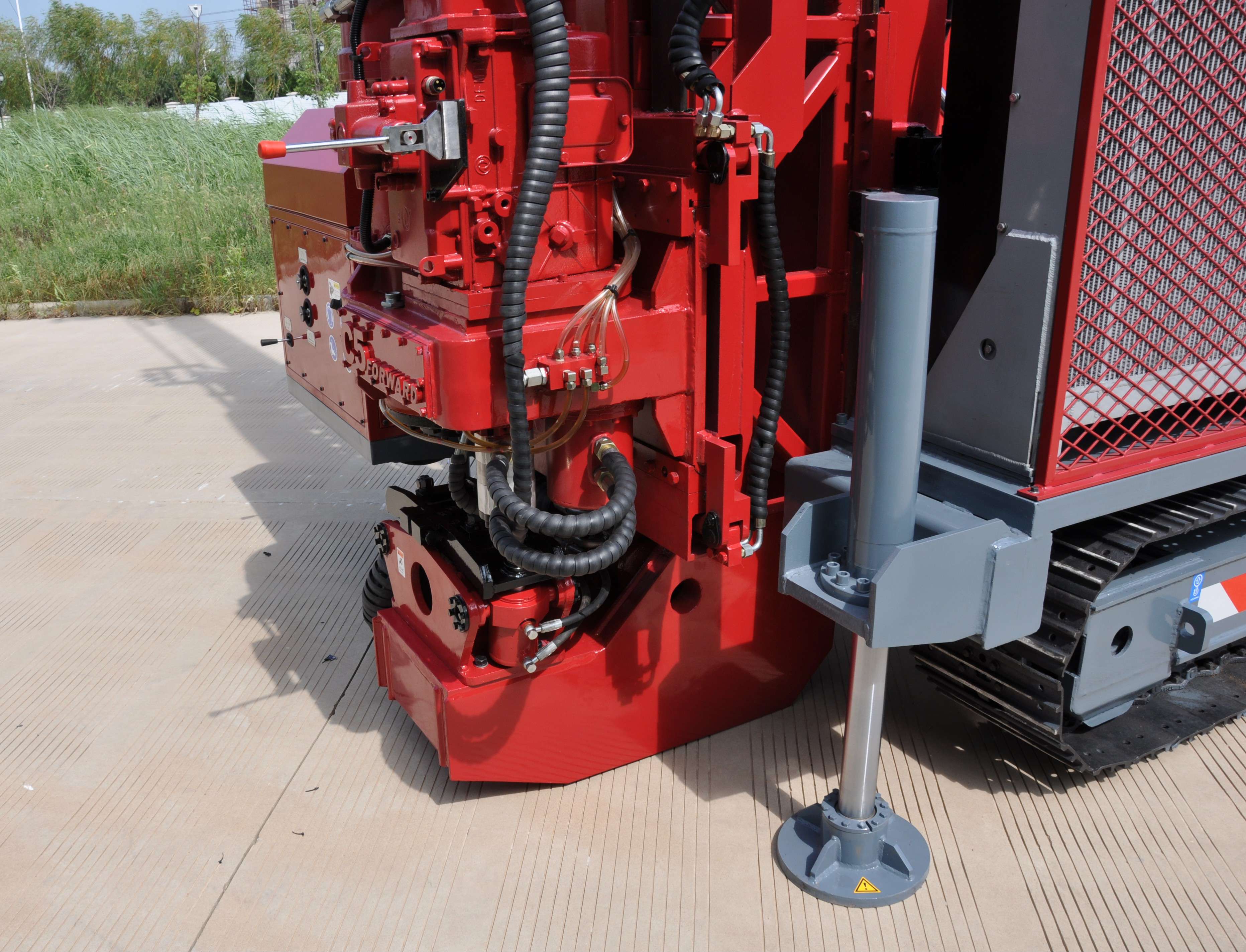

Ayak Kelepçesi Kapasitesi |
PWT |
|
|
Kablolu Vinç |
||
|
Hat Çekme |
||
|
Çiplak Davul |
1 500 Kg |
3 300 lb |
|
Tam Davul |
425 Kg |
940 lb |
|
Hat Hizi |
||
|
Çiplak Davul |
121 m/min |
395 m/min |
|
Tam Davul |
430 m/min |
1 410 m/min |
|
Tambur Kapasitesi |
||
|
(6mm yagmalanmis) |
1 600 m |
5 250 ft |
|
Minimum Kopma Mukavemeti |
3 420 Kg |
7 540 lb |
|
Ek Bilgi |
||
|
|
Ölçü |
U.S. |
|
Yakit Deposu Kapasitesi |
200 L |
52 US gal |
|
SIVI SIRKÜLASYON POMPASI |
||
|
Tek Etkili Tripleks Pistonlu Pompa, Manuel vites degistirme, Pompa Hizi kademesiz degiskendir. |
||
|
|
Ölçü |
U.S. |
|
Yer degistirme |
0 - 250 LPM |
0 - 66 gpm |
|
Basinç |
0 - 7 Mpa |
0 - 1 015 psi |
|
Boyutlar ve Agirlik |
|
|
Agirlik |
8 500 Kg |
|
Tasima Boyutlari (UxGxY) |
5 920 x 2 250 x 2 505 mm |
|
Seçenekler |
|
Çubuk Raf Platformu |
|
Hidrolik Tesviye Krikolari |
|
Paletli Palet Ünitesi - Maks. hareket hizi 4 Km / s |
|
Sicak Hava Hidrolik Sogutma Grubu |
|
Soguk Hava Hidrolik isitma ve Isi Koruma Grubu |
|
CE Sertifikasi |
|
Çikartmalar birden çok dilde mevcuttur |
|
Akiskan sirkülasyon pompalari (dizel besleme ve basinç) |
|
Çamur Karistirici |
